教科版九年級上冊《7.4 電磁繼電器》2018年同步練習卷（1）

一、單選題

• 1．城市下水井蓋丟失導致行人墜入下水道的悲劇時有發生，令人痛心，如圖所示為某同學設計的一種警示電路圖，井蓋相當于開關S，關于它的說法正確的是（　?。?/h2>

  A．正常情況下（S閉合），燈L亮

  B．一旦井蓋丟失（S斷開），燈L即亮起，以警示行人

  C．電磁鐵的鐵芯是永磁鐵

  D．燈亮時電磁鐵有磁性
  組卷：415引用：8難度：0.7

  解析

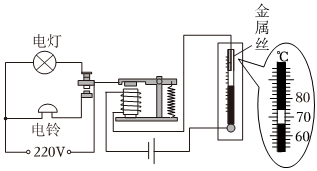

• 2．如圖所示為一種溫度自動報警器原理圖，在水銀溫度計的頂端封入一段金屬絲，當溫度升高至（　?。?/h2>

  A．74℃時，電燈亮報警	B．72℃時，電鈴報警
  C．66℃時，電鈴報警	D．74℃時，電鈴報警
  組卷：192引用：31難度：0.7

  解析

• 3．圖中溫度自動報警器的原理運用了許多的物理知識，以下說法中不正確的是（　?。?img alt="菁優網" src="https://img.jyeoo.net/quiz/images/201902/170/7ec4fb36.png" style="vertical-align:middle" />

  A．溫度計中的水銀是導體

  B．溫度計是根據液體熱脹冷縮的性質工作的

  C．報警器中的電磁鐵運用了電磁感應現象

  D．電磁繼電器的觸點類似一種開關
  組卷：367引用：8難度：0.7

  解析

• 4．如圖是電磁繼電器的構造和工作電路示意圖。要使電磁鐵對銜鐵的吸引力變大，以下做法可行的是（　?。?img alt="菁優網" src="https://img.jyeoo.net/quiz/images/201907/106/a83b9004.png" style="vertical-align:middle" />

  A．去掉電磁鐵線圈中的鐵芯

  B．減少電磁鐵線圈的匝數

  C．增大電源A的電壓

  D．增大電源B的電壓
  組卷：273引用：47難度：0.9

  解析

• 5．如圖是汽車啟動裝置原理圖對于這一裝置及其工作特點，下列說法中不正確的是（　?。?/h2>

  A．旋轉鑰匙能使電磁鐵所在電路工作

  B．電磁鐵的工作電壓比電動機的工作電壓低

  C．電磁鐵通電時，上端是S極下端是N極

  D．電磁鐵通電時，吸引上方的銜鐵，使觸點A向右與B接觸
  組卷：481引用：27難度：0.9

  解析

• 6．小利同學觀察到學校樓道里的消防應急燈，平時燈是熄的，一旦停電，兩盞標有“36V”燈泡就會正常發光。如圖所示是小利設計的四個電路，其中可以起到消防應急燈作用的電路是（　?。?/h2>

  A．

  B．

  C．

  D．
  組卷：1448引用：45難度：0.9

  解析

四、綜合題

• 18．某同學設計一種“機動車違規拍攝系統”。該系統通過拍照來記錄機動車闖紅燈或超載兩種違規情況。請你選擇下列

  ?

  一

  ?

  種

  ?

  方

  ?

  法

  完成電路設計并算出相應答案。（如兩種方法都做，以第一種記分）


  方法一	方法二
  器材：照相機電源E1、電控照相機；恒為12V的控制電路電源E2、光控開關S1（紅燈亮時斷開；紅燈滅時閉合）、壓敏電阻R1（電阻隨壓力的變化關系如圖所示），電磁繼電器（線圈的電阻為20Ω，當線圈中電流大于0.06A時銜鐵被吸下，當線圈中電流小于0.06A時銜鐵被彈回）	器材：照相機電源E1、電控照相機；恒為12V的控制電路電源E2、光控開關S1（紅燈亮時閉合；紅燈滅時斷開）、壓敏電阻R2（電阻隨壓力的變化關系如圖所示），電磁繼電器（線圈的電阻為20Ω，當線圈中電流大于0.06A時銜鐵被吸下，當線圈中電流小于0.06A時銜鐵被彈回）
  設計要求：紅燈亮時，電控照相機工作，紅燈滅時，電控照相機停止工作，當壓敏電阻受到車的壓力超過某一特定值時，電控照相機再次工作	設計要求：紅燈亮時，電控照相機工作，紅燈滅時，電控照相機停止工作，當壓敏電阻受到車的壓力超過某一特定值時，電控照相機再次工作
  （1）請以筆畫線代替導線完成電路連接。 （2）綠燈亮時，只有車重超過 N的車輛才會被拍照。	（2）請以筆畫線代替導線完成電路連接。 （2）綠燈亮時，只有車重超過 N的車輛才會被拍照。
  組卷：1424引用：2難度：0.1

  解析

• 19．如圖，是一種水位自動報警器的原理圖。水位沒有到達金屬塊B時，綠燈亮，水位到達金屬塊B時，紅燈亮，試說明它的工作原理。
  組卷：73引用：9難度：0.5

  解析
