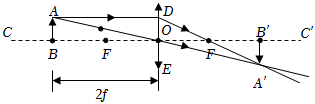

物體AB位于凸透鏡2f上時,在光屏上能成倒立、等大的實像。如圖所示,AD和AO分別是平行于主光軸和經過凸透鏡光心的光線。
(1)完成光路圖畫出AB的像A'B';
(2)請你結合數學知識論證此時像距是2f;
(3)把像距和物距的比值叫成像放大率,用m表示,即:m=vu。當物體通過凸透鏡成實像時,若m>1時成放大的實像,m<1時成縮小的實像,且m值越大像就越大。請你解釋:把圖中物體AB靠近凸透鏡的焦點時,像的大小是變大還是變小的?簡要回答理由。
v
u
【考點】透鏡的三條特殊光線的作圖.
【答案】見試題解答內容
【解答】
【點評】
聲明:本試題解析著作權屬菁優網所有,未經書面同意,不得復制發布。
發布:2024/6/27 10:35:59組卷:160引用:1難度:0.4
